Welches Raspberry Pi 5 Gehäuse? Kühlung, Material & Personalisierung

Ein Raspberry Pi 5 Gehäuse soll mehr können, als die Platine nur zu umschließen. Es schützt das Board, hält Stecker erreichbar, unterstützt die Kühlung und entscheidet darüber, wie aufgeräumt ein Projekt später wirkt. Bei einem Medienserver gelten andere Anforderungen als bei einer Home-Assistant-Zentrale, einem Lernprojekt oder einem kleinen Demonstrator für Kunden. Genau deshalb lohnt es sich, Material, Luftführung, Zugänge und Personalisierung gemeinsam zu betrachten.

Diese Kaufberatung hilft dir bei der Auswahl. Sie erklärt, wann eine passive Lösung genügt, wann ein Lüfter oder der offizielle Active Cooler sinnvoll ist, wie sich PLA, PETG und ASA unterscheiden und welchen Vorteil ein personalisiertes Raspberry Pi Gehäuse gegenüber einem Standardgehäuse hat. Zusätzlich erfährst du, welche Öffnungen bewusst optional bleiben und wie eine mehrfarbige Konfiguration als druckfertiges Projekt gespeichert wird. Wenn du deine Entscheidung getroffen hast, kannst du das Ergebnis im Raspberry-Pi-Gehäuse-Konfigurator direkt in 3D aufbauen.

Die kurze Entscheidungshilfe

Die Tabelle ist ein schneller Einstieg, aber keine starre Regel. Temperatur, Rechenlast, Umgebung und zusätzliche Hardware bestimmen gemeinsam, wie viel Kühlung dein Aufbau benötigt. Kontrolliere die Temperatur deshalb nach der Inbetriebnahme unter einer realistischen Last.

Standardgehäuse oder individuell konfiguriertes Raspberry Pi Case?

Ein fertiges Standardgehäuse ist günstig und schnell verfügbar. Für einen unveränderten Aufbau kann das vollkommen ausreichen. Die Grenzen werden sichtbar, sobald Farbe, Kennzeichnung, besondere Kühlung oder optionale Zugänge wichtig werden. Meist sind Boden und Deckel als feste Kombination vorgegeben. Lüftungsschlitze sind entweder immer vorhanden oder fehlen vollständig. Ein Logo oder Gerätename wird nachträglich aufgeklebt.

Ein konfiguriertes Gehäuse für Raspberry Pi dreht diese Reihenfolge um. Zuerst wählst du das Boardprofil. Danach entscheidest du, welche Kühlung, Lüftung und Zugänge wirklich nötig sind. Boden, Deckel, Wunschtext und SVG-Logo können eigene Farben erhalten, sofern sie für das gewählte Material verfügbar sind. Der abnehmbare Rastdeckel bleibt dabei Teil jeder Ausführung.

• Passende Grundform: Platinenmaß, Befestigung und Anschlussöffnungen stammen aus dem Profil des ausgewählten Raspberry-Pi-Modells.
• Bewusste Öffnungen: GPIO, Kamera- oder Displayband und zusätzliche Deckellüftung werden nur ergänzt, wenn du sie aktivierst.
• Wiedererkennbare Optik: Farben, Text und Logo machen aus einer Elektronikbox ein eindeutig zugeordnetes Gerät.
• Direkte Kontrolle: Die interaktive Vorschau zeigt die aktuelle Kombination, bevor du bestellst oder die 3MF-Datei lädst.

Der Vorteil liegt also nicht nur im Aussehen. Eine reduzierte Auswahl unnötiger Öffnungen kann auch mehr geschlossene Fläche und eine klarere Kabelführung schaffen. Einen Überblick über weitere Einsatzideen findest du im Bereich individuelle Elektronikgehäuse aus dem 3D-Druck.

Raspberry Pi 5 Gehäuse mit oder ohne Lüfter?

Der Raspberry Pi 5 kann unter Last deutlich mehr Wärme erzeugen als ein kleiner, nur gelegentlich aktiver Einplatinencomputer. Ob ein Raspberry Pi 5 Gehäuse mit Lüfter notwendig ist, hängt jedoch nicht allein vom Boardnamen ab. Entscheidend sind Auslastung, Umgebungstemperatur, Einbauort, Kühlkörper und die Frage, ob die Leistung über längere Zeit gehalten werden soll.

Passive Kühlung

Eine passive Konfiguration kommt ohne Gehäuselüfter aus. Sie bleibt leise, kompakt und wartungsarm. Das passt zu leichten Diensten, kurzen Lastspitzen und Projekten, bei denen ein geeigneter Kühlkörper genügend Wärme abführen kann. Geschlossen bedeutet dabei nicht automatisch luftdicht: Die Anschlüsse und konstruktiv erforderlichen Spalte bleiben vorhanden. Zusätzliche Waben oder Schlitze werden im Konfigurator trotzdem erst nach bewusster Auswahl erzeugt.

30- oder 40-mm-Lüfter

Für aktive Belüftung bietet der Generator echte Aufnahmen für Lüfter mit 30 × 30 × 10 mm oder 40 × 40 × 10 mm. Die kleinere Variante braucht weniger Deckelfläche. Ein 40-mm-Lüfter kann bei vergleichbarer Luftleistung ruhiger laufen, benötigt aber mehr Platz und wird beim Raspberry Pi Zero 2 W nicht angeboten. Schutzgitter und Schraubenlöcher gehören zur Geometrie; Lüfter und Lüfterschrauben sind nicht im Lieferumfang enthalten.

Ein Lüfter verändert außerdem die freie Personalisierungsfläche. Text oder Logo dürfen nicht mit Lüfteraufnahme, Schutzgitter, Rastnasen oder weiteren Öffnungen kollidieren. Die Vorschau hilft dabei, eine sinnvolle Position zu finden.

Offizieller Active Cooler beim Raspberry Pi 5

Der offizielle Active Cooler sitzt direkt auf dem Raspberry Pi 5 und kombiniert einen Kühlkörper mit einem kleinen Gebläse. Der Konfigurator berücksichtigt seinen Bauraum als eigene Pi-5-Option. Ein zusätzlicher Deckellüfter ist in dieser Konfiguration ausgeschlossen. Raspberry Pi beschreibt die Kühloptionen und das Temperaturverhalten in den offiziellen Informationen zum Heizen und Kühlen des Raspberry Pi 5.

PLA, PETG oder ASA: Welches Material passt zum Gehäuse?

Das Material beeinflusst Oberfläche, Farbauswahl, Temperaturverhalten und die Ausführung des Rastverschlusses. Im Generator stehen ausschließlich PLA, PETG und ASA zur Wahl. ABS wird nicht angeboten. Die Rastnasen werden bei jedem Material verwendet; ihr Hinterschnitt wird materialabhängig angepasst, damit der Deckel wiederholt ein- und abnehmbar bleibt.

PLA: detailreich und farbstark

PLA liefert saubere Konturen und ist für Wunschtext oder ein feines Logo besonders attraktiv. Es bietet im Studio die größte Auswahl: Schwarz, Weiß, Grau, Hellgrau, Dunkelblau, Türkis, Grün, Hellgrün, Olivgrün, Gold, Orange, Beige und Natur. Für viele Projekte im Innenraum ist PLA eine gute Wahl. In dauerhaft warmer Umgebung oder nahe einer starken Wärmequelle sollte die niedrigere Wärmeformbeständigkeit berücksichtigt werden.

PETG: robuste Allround-Lösung

PETG ist zäher und temperaturfester als PLA. Das macht es interessant für funktionale Gehäuse, die häufiger geöffnet oder stärker beansprucht werden. Im Studio stehen Schwarz, Weiß und Grau zur Verfügung. Wer eine sachliche Geräteoptik und zusätzliche Robustheit sucht, liegt damit oft richtig.

ASA: für Wärme und UV-Licht

ASA ist wärme- und UV-beständiger und eignet sich damit für anspruchsvollere Umgebungen. Verfügbar sind Schwarz, Weiß, Grau, Orange, Rot und Gelb. Auch hier gilt: Ein Elektronikgehäuse ist nur ein Teil des Gesamtsystems. Board, Netzteil, Kabel und weitere Komponenten müssen ebenfalls für die geplante Umgebung geeignet sein.

Anschlüsse, microSD und GPIO richtig planen

Bei einem Raspberry Pi Case entscheidet nicht nur die Größe der sichtbaren Buchse. Ein Stecker braucht einen geraden Einsteckweg, einen kleinen Toleranzraum und je nach Anschluss Platz für Verriegelung oder Griff. Die Profile des Generators enthalten deshalb nicht nur einfache Rechtecke, sondern Anschlusskörper, Öffnungen und Einsteckräume. Die Öffnungshöhe wird aus Bodenstärke, Abstandshalterhöhe und realer Lage der Buchse berechnet.

Beim Raspberry Pi 5 gehören Gigabit Ethernet, zwei USB-Gruppen, USB-C für die Stromversorgung, zwei Micro-HDMI-Anschlüsse und microSD zum Profil. Die microSD-Seite erhält einen Fingerzugang, damit die Karte eingesetzt und wieder entnommen werden kann. Anschlussbezeichnungen sitzen unter den Öffnungen auf einer geraden Außenfläche.

Der GPIO-Zugang bleibt standardmäßig geschlossen. Aktiviere ihn nur, wenn Header, Jumper oder Kabel nach außen geführt werden sollen. HATs verändern den benötigten Innenraum erheblich und sind keine automatische Passformoption. Gleiches gilt für das Kamera- oder Displayband: Der Schlitz wird nur auf Wunsch ergänzt.

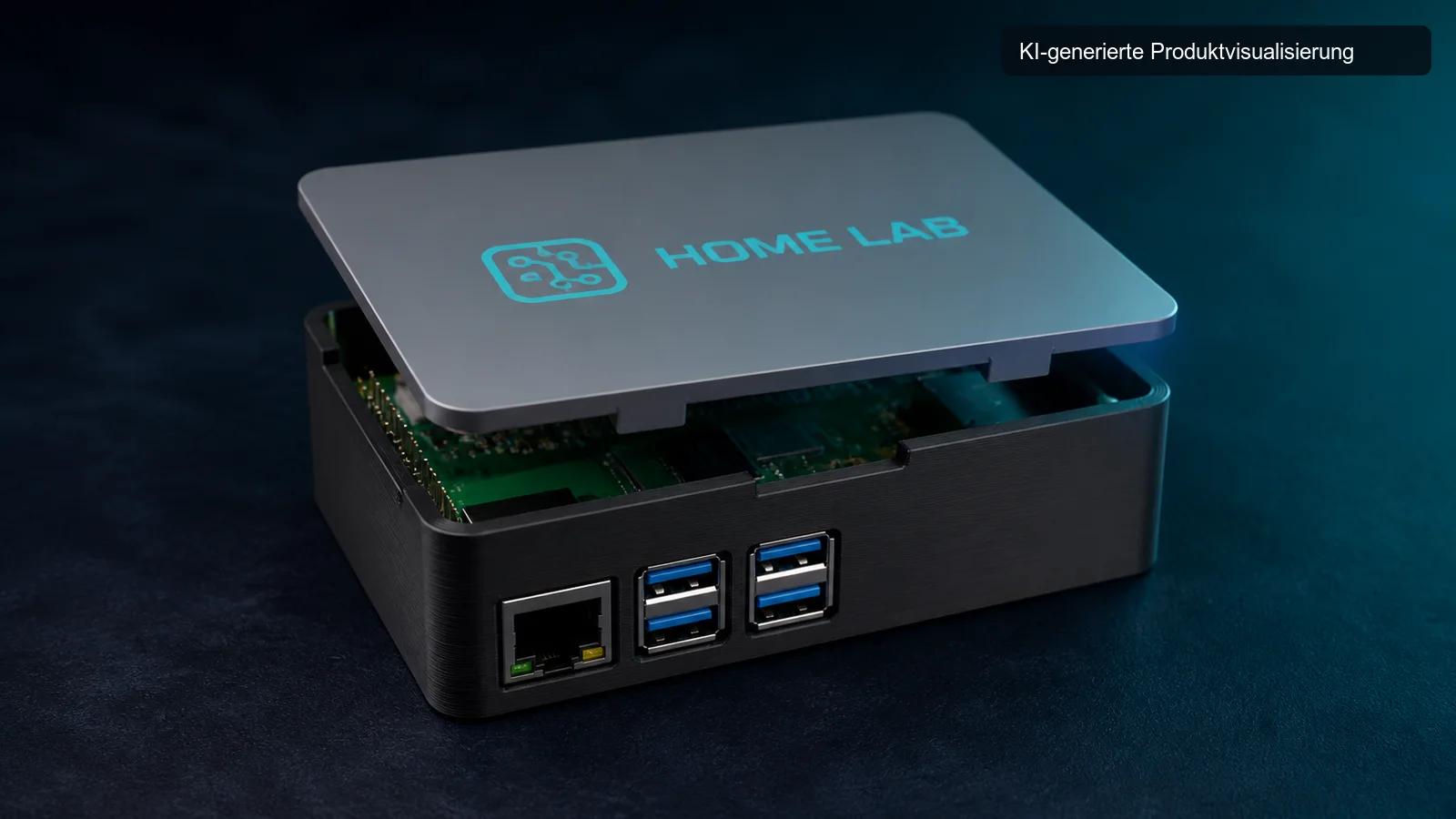

Raspberry Pi Gehäuse mit Text oder Logo personalisieren

Eine dauerhafte Kennzeichnung hilft im Homelab, in der Werkstatt und bei mehreren ähnlichen Geräten. Im Konfigurator können Wunschtext und SVG-Logo auf Deckel und Boden verwendet werden. Beide Elemente lassen sich gleichzeitig aktivieren, separat skalieren, in der freien Fläche verschieben und unabhängig einfärben.

Die Ausführung ist fest definiert: Text und Logo sind 0,8 mm tief und bündig. Das Motiv steht also nicht über die Oberfläche hinaus und wird nicht als offene Gravur ausgeführt. Stattdessen entsteht eine bündige Farbeinlage. Das erleichtert die Reinigung und sorgt für eine ruhige, produktnahe Oberfläche.

Für ein SVG-Logo eignen sich geschlossene, gefüllte Vektorpfade mit transparentem Hintergrund. Sehr feine Linien oder winzige Zwischenräume lassen sich im FDM-Druck nicht beliebig verkleinern. Prüfe das Ergebnis deshalb in der 3D-Vorschau und nutze die verfügbare Fläche möglichst klar. Der Generator berücksichtigt Lüftung, Lüfter, Active Cooler, Zugänge, Rastnasen und Griffmulden als Hindernisse.

Farbkombinationen sinnvoll planen

Mehr Farbe bedeutet nicht automatisch ein unruhiges Gehäuse. Oft wirkt eine klare Rollenverteilung am stärksten: Der Boden bildet die technische Basis, der Deckel die sichtbare Hauptfläche und die Personalisierung setzt einen gezielten Akzent. Ein schwarzer Boden mit weißem Deckel und türkisem Motiv erinnert an ein fertiges Produkt. Grau auf Grau mit einem farbigen Gerätenamen wirkt zurückhaltender. Für Lehrprojekte können dagegen bewusst kräftige Kontraste helfen, mehrere Geräte auseinanderzuhalten.

Alle sichtbaren Einlagen müssen aus einer Farbe bestehen, die für das gewählte Grundmaterial verfügbar ist. Ein Materialwechsel kann deshalb die Palette verändern. Der Konfigurator ersetzt eine danach ungültige Farbe kontrolliert durch eine verfügbare Auswahl. Prüfe nach einem Wechsel trotzdem noch einmal Boden, Deckel, Text und Logo. Bei PETG ist die Palette bewusst neutraler; bei PLA stehen deutlich mehr Kombinationen zur Verfügung.

Warum ein abnehmbarer Rastdeckel praktisch ist

Ein Elektronikgehäuse wird selten nur einmal geöffnet. microSD-Karte, Kabel, Kühlkörper oder Softwaretests können später einen erneuten Zugang zum Board erfordern. Der Deckel wird deshalb immer mit vier Rastnasen gebaut. Zwei Griffmulden helfen beim Abnehmen, ohne dass dafür ein Schraubendreher angesetzt werden muss. Die Rastgeometrie wird an PLA, PETG oder ASA angepasst, damit die Bedienung trotz unterschiedlicher Materialeigenschaften vergleichbar bleibt.

Die Platine selbst sitzt auf vier Abstandshaltern und wird mit den mitgelieferten M2.5×6-Kunststoffschrauben befestigt. Diese Trennung ist wichtig: Die Schrauben sichern das Board, die Rastnasen schließen das Gehäuse. Dadurch bleiben keine wirkungslosen Deckelbohrungen sichtbar und der Deckel kann als ruhige Fläche für Lüftung oder Motiv genutzt werden.

Gehäusehöhe und freie Deckelfläche

Ein Gehäuse ohne Deckellüfter muss nicht dieselbe Höhe haben wie eine Ausführung mit einem 10 mm starken Lüfter. Der Generator berechnet die Innenhöhe aus Board, Abstandshaltern, Baugruppenhöhe, gewählter Kühlung und Sicherheitsabstand. Dadurch bleibt eine passive Ausführung kompakter, während eine Lüfterkonfiguration den nötigen Bauraum erhält.

Die freie Deckelfläche ist ebenfalls kein festes Rechteck. Lüfter, Schutzgitter, GPIO, Flachbandkabel, zusätzliche Lüftung, Rastnasen und Griffmulden belegen bestimmte Zonen. Text und Logo werden innerhalb der verbleibenden Fläche positioniert. Wenn beides gleichzeitig genutzt wird, lohnt sich eine klare Hierarchie: zuerst das Logo platzieren, dann den Text kleiner ergänzen oder beide Motive auf Deckel und Boden verteilen.

Unterstützte Raspberry-Pi-Modelle

Andere Einplatinencomputer werden aktuell nicht zur Bestellung angeboten. Das verhindert, dass ähnlich benannte, aber mechanisch abweichende Boards mit einer unpassenden Vorlage kombiniert werden.

So konfigurierst du dein Raspberry Pi Gehäuse

1. Board auswählen: Entscheide dich für Pi 5, Pi 4 Model B, Pi 3 B+ oder Zero 2 W. Die Vorschau lädt die passenden Maße, Montagepunkte und Anschlüsse.
2. Kühlung und Zugänge festlegen: Wähle passive Kühlung, Lüfter oder beim Pi 5 den Active Cooler. GPIO und Flachbandkabel bleiben optional.
3. Lüftung wählen: Ohne Auswahl bleibt der Deckel geschlossen. Waben, Schlitze oder eine größere Öffnung werden nur bei Bedarf ergänzt.
4. Text und Logo gestalten: Nutze Deckel, Boden oder beide Flächen. Position und Größe lassen sich direkt in der Canvas verändern.
5. Material und Farben kombinieren: Wähle PLA, PETG oder ASA und danach nur Farben, die für dieses Material verfügbar sind.
6. 3D prüfen: Drehe das Modell, kontrolliere Explosionsansicht, Anschlüsse und Freiflächen und lege das Gehäuse anschließend in den Warenkorb.

3MF oder STL: Welches Dateiformat ist besser?

Eine STL-Datei beschreibt im Wesentlichen die Oberfläche eines 3D-Modells. Farben, Materialrollen, getrennte Bauteile und Druckeinstellungen gehen dabei nicht zuverlässig mit. Für ein mehrfarbiges Gehäuse mit Boden, Rastdeckel, Wunschtext und Logo ist das zu wenig.

Deshalb erstellt der Generator ein 3MF-Projekt. Es enthält die getrennten, farbig zugeordneten Objekte, eine Vorschau, die Konfigurationsdaten und ein Bambu-/Orca-Druckprofil für eine 0,4-mm-Düse. Wer selbst druckt, muss das Druckerprofil und die Zuordnung im eigenen Slicer trotzdem vollständig kontrollieren. Wer drucken lässt, übergibt dieselbe Konfiguration direkt an den Warenkorb.

Häufige Fragen zum Raspberry Pi 5 Gehäuse

Welche Kühlung ist für den Raspberry Pi 5 am besten?

Für leichte Aufgaben kann passive Kühlung ausreichen. Bei längerer hoher Last sind ein Lüfter oder der offizielle Active Cooler sinnvoll. Entscheidend ist die gemessene Temperatur im eigenen Aufbau.

Kann ich ein Raspberry Pi 4 Gehäuse ebenfalls konfigurieren?

Ja. Neben dem Pi 5 sind Raspberry Pi 4 Model B, Raspberry Pi 3 Model B+ und Raspberry Pi Zero 2 W als eigene Profile enthalten.

Ist der Lüfter im Lieferumfang?

Nein. Eine gewählte Lüfteraufnahme enthält die passende Geometrie mit Lochbild und Schutzgitter. Lüfter und Lüfterschrauben werden nicht mitgeliefert.

Wie wird das Board befestigt?

Vier M2.5×6-Kunststoffschrauben für die Platinenbefestigung gehören zum Gehäuse. Der Deckel selbst wird immer über vier Rastnasen befestigt.

Kann ich Logo und Text gleichzeitig verwenden?

Ja. Text und SVG-Logo können gemeinsam auf Deckel oder Boden platziert und jeweils skaliert, verschoben und eingefärbt werden.

Kann ich das Raspberry Pi Gehäuse drucken lassen?

Ja. Nach der Konfiguration und 3D-Prüfung legst du das individuelle Gehäuse in den Warenkorb. Alternativ kannst du das 3MF-Projekt für den eigenen 3D-Druck herunterladen.
