Zahnrad erstellen, herunterladen oder drucken lassen

Evolventen-Zahnrad oder Zahnradpaar ohne CAD berechnen, als STL herunterladen oder als druckgerechtes Kunststoffzahnrad direkt bei 3DZelle bestellen.

Geführter Konfigurator

Dein Zahnrad in Echtzeit

Alle Maße sind Millimeter. Die Ampel bewertet geometrische FDM-Plausibilität, nicht die Tragfähigkeit.

Live-3D-Vorschau
Zahnrad wird berechnet …
Maße und Modelldetails
Teilkreis Ø–
Kopfkreis Ø–
Fußkreis Ø–
Grundkreis Ø–
Achsabstand–
Modellvolumen–
Gewicht–
Dreiecke–

Passend für dein Projekt.

Dein Zahnrad. Nach Maß.

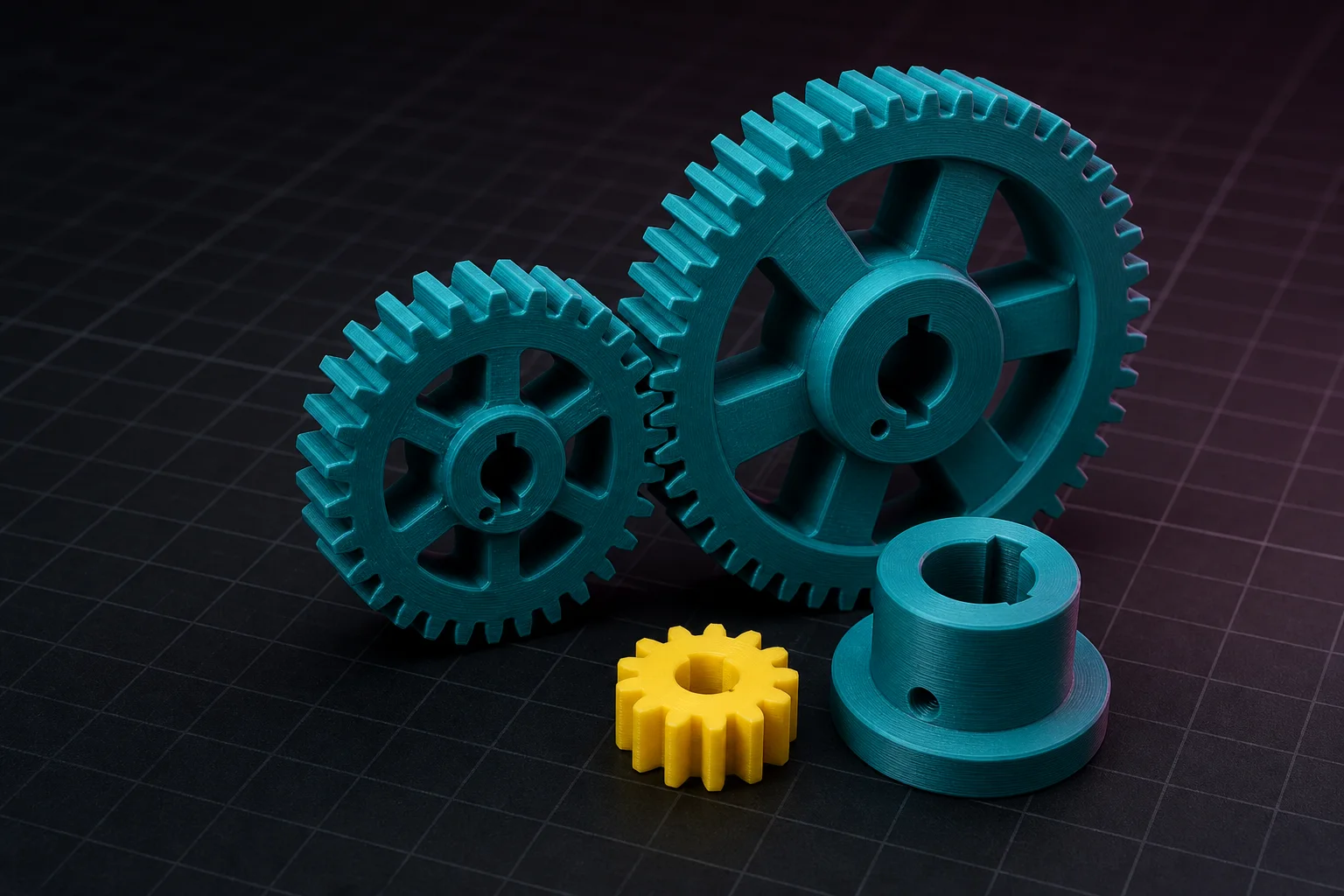

Gestalte dein Kunststoffzahnrad als Ersatzteil oder für deine eigene Mechanik – und bestelle es direkt als 3D-Druck.

Preis deiner Auswahl – Bruttopreis inkl. 19 % MwSt. · zzgl. Versand

Größe und Material bestimmen den Preis deines Zahnrads.

Prüfung

Die Geometrie wird auf geschlossene Körper und FDM-Mindestabstände geprüft.

    Passung und Fertigung

    Gedruckt mit 100 % Füllung.

    Erzeugte Passungsmaße werden berechnet.

    Unter 20,00 € Warenwert fällt eine Rüstzeit an. Den Gesamtbetrag siehst du im Warenkorb.

    Vom Ersatzteil zum Druck

    Zahnrad berechnen, prüfen und fertigen

    Der Generator verbindet technische Grundmaße mit einer sofort sichtbaren, herunterladbaren und bestellbaren 3D-Geometrie.

    1. 1

      Verzahnung definieren

      Modul, Zähnezahl und Druckwinkel bestimmen Teilkreis, Zahnabstand und Evolventenprofil. Für ein Ersatzzahnrad übernimmst du diese Maße vom vorhandenen Bauteil.

    2. 2

      Wellenaufnahme passend auslegen

      Bohrung, FDM-Passung, Nabe und Passfedernut werden mit Nenn- und Ausgabemaß angezeigt. So bleiben konstruktive Zugaben nachvollziehbar.

    3. 3

      STL laden oder bestellen

      Die Druckbarkeitsampel prüft geometrische Grenzen. Danach kannst du selbst drucken oder dein Kunststoffzahnrad mit 100 Prozent Füllung fertigen lassen.

    Technische Grundlage

    Was der Zahnrad-Generator berechnet

    Evolventenprofil und Kreisdurchmesser

    Das Außenstirnrad folgt einem abgetasteten Evolventenprofil. Die Größe lässt sich über Modul oder Außendurchmesser festlegen. Optional sind eine abweichende Zahnhöhe und ein verdrilltes Profil für Schrägverzahnung möglich. Eine an die Schnecke angepasste Hohlflanke wird nicht berechnet.

    Zahnradpaar und Übersetzung

    Beide Räder teilen Modul, Druckwinkel und Breite. Vorschau, Achsabstand und Gegenlauf folgen der Zähnezahl; die Produktions-STL trennt die Körper mit 5 mm Abstand.

    Druckgerechtes Volumen

    Einseitige Naben besitzen eine komplett flache Druckseite. Ampel, Volumen, Gewicht und Preis werden direkt aus der erzeugten geschlossenen STL-Geometrie abgeleitet.

    Maße richtig übernehmen

    Zahnrad nach Außendurchmesser erstellen: Modul und Zahnradpaar berechnen

    Diese Beispiele gelten für gerade außenverzahnte Standard-Stirnräder ohne Profilverschiebung. Alle Längen sind in Millimetern angegeben.

    Modul aus Durchmesser und Zähnezahl bestimmen

    Zähle die Zähne z und miss den Außendurchmesser da über die Zahnspitzen. Für die Standardgeometrie gilt m = da / (z + 2). Beispiel: 44 mm und 20 Zähne ergeben Modul 2. Bei einem verschlissenen Original ist das ein Näherungswert; Profilverschiebung und Sonderverzahnungen erfordern eine gesonderte Prüfung.

    Teilkreis und Außendurchmesser unterscheiden

    Der Teilkreis ist ein rechnerisches Maß: d = m × z. Der Außendurchmesser beträgt da = m × (z + 2). Bei Modul 2 und 20 Zähnen sind das 40 mm Teilkreis und 44 mm Außendurchmesser. Wähle im Konfigurator „Außendurchmesser“, wenn du über die Zahnspitzen gemessen hast.

    Achsabstand und Übersetzung beim Zahnradpaar

    Für zwei Standard-Stirnräder gilt a = m × (z1 + z2) / 2. Modul 1 mit 20 und 40 Zähnen ergibt 30 mm Achsabstand und bei antreibendem Rad 1 eine Übersetzung i = z2 / z1 = 2. Im Generator erhöht „Spiel im Eingriff“ den Achsabstand um den eingegebenen Wert. Diese Abstandszugabe ist keine normgerechte Flankenspielberechnung.

    Für die Werkstoffauswahl findest du Angaben unter Materialien für den 3D-Druck. Wenn du statt eines Zahnrads ein anderes Funktionsteil benötigst, zeigt dir die Mechanik-Übersicht die Wege zur Fertigung.

    Häufige Fragen

    FAQ zum Zahnrad berechnen und drucken lassen

    Was bedeutet das Modul bei einem Zahnrad?

    Das Modul beschreibt die Größe der Zähne. Der Teilkreisdurchmesser ergibt sich aus Modul mal Zähnezahl. Zwei Zahnräder können nur sauber miteinander laufen, wenn Modul und Druckwinkel übereinstimmen.

    Kann ich ein Ersatzzahnrad ohne CAD erstellen?

    Ja. Aus Modul oder Außendurchmesser, Zähnezahl, Breite und Bohrung entsteht die 3D-Geometrie. Zahnhöhe und Schrägungswinkel sind optional einstellbar. Ein Zahnkranz entsteht durch eine große Bohrung. Schneckenräder werden nur angenähert; Zahnform und Eingriff müssen am Original geprüft werden.

    Welche Passungszugaben erzeugt der Generator?

    CAD-Nennmaß erzeugt keine Zugabe. FDM-normal addiert 0,20 mm zur Bohrung, 0,15 mm zur Nutbreite und 0,10 mm zur Nuttiefe. Leichtgängig addiert 0,40 mm, 0,30 mm und 0,20 mm.

    Kann der Generator ein Zahnradpaar erstellen?

    Ja. Er berechnet Achsabstand und Übersetzung und zeigt beide Räder kämmend und gegenläufig. In der STL liegen zwei geschlossene, flache Körper mit mindestens 5 mm Außenabstand.

    Sind Nabe, Passfedernut und Madenschraube enthalten?

    Ja. Die Nabe kann ein- oder beidseitig ausgeführt werden. Passfedernut und eine radiale Kernbohrung für M3, M4 oder M5 sind optional; die Kernbohrung muss nachgebohrt und das Gewinde geschnitten werden.

    Welches Material eignet sich für ein Kunststoffzahnrad?

    PLA eignet sich für Muster und leichte Last, PETG für allgemeine Funktionsteile und ASA für Wärme oder Outdoor-Einsatz. PA und PA-CF sind für Verschleiß und höhere Belastung interessant und werden individuell angefragt.

    Wie wird der Preis für den Zahnrad-Druck berechnet?

    Der Browser und der Server verwenden das tatsächliche Volumen der erzeugten STL, die Materialdichte und den hinterlegten Grammpreis. Zahnräder werden fest mit 100 Prozent Füllung kalkuliert; Mindestbestellwert oder Rüstzeit bleiben im Warenkorb sichtbar.

    Ist ein grünes Ergebnis eine Belastungsfreigabe?

    Nein. Die Ampel bewertet ausschließlich geometrische FDM-Plausibilität. Sie ist keine Tragfähigkeits-, Lebensdauer- oder Sicherheitsberechnung.

    Vor dem Download

    STL-Datei eigenverantwortlich verwenden

    Die Datei wird direkt aus deiner aktuellen Konfiguration erzeugt. Sie ist eine Konstruktionsdatei und keine technische Produktions-, Belastungs- oder Sicherheitsfreigabe.

    Nutzung, Prüfung und Haftung

    3DZelle übernimmt keine Beschaffenheits- oder Haltbarkeitsgarantie für Druckbarkeit, Fehlerfreiheit, Maßhaltigkeit, Geräte- oder Softwarekompatibilität, Belastbarkeit oder die Eignung für einen bestimmten Verwendungszweck. Prüfe Maße, Zahnspiel, Bohrung, Nut, Wandstärken, Druckausrichtung, Material und Slicer-Einstellungen vollständig.

    Für Schäden am 3D-Drucker, an sonstiger Hardware, an Material oder Werkstücken, die auf ungeprüften oder ungeeigneten Einstellungen, Inkompatibilität, eigenen Dateiänderungen oder einer zweckfremden Nutzung beruhen, ist 3DZelle nicht verantwortlich. Gesetzliche Ansprüche und zwingende Haftung bleiben nach Maßgabe von § 5 unserer AGB unberührt.
